NAMENA
Ove toploskupljajuće kablovske završnice su namenjene za završavanje trožilnih kablova izolovanih papirnom izolacijom tipa IPO, NPO, IPZO i kablova slične konstrukcije, napona 10,20 I 35kV za spoljnu montažu.

KONSTRUKCIJA

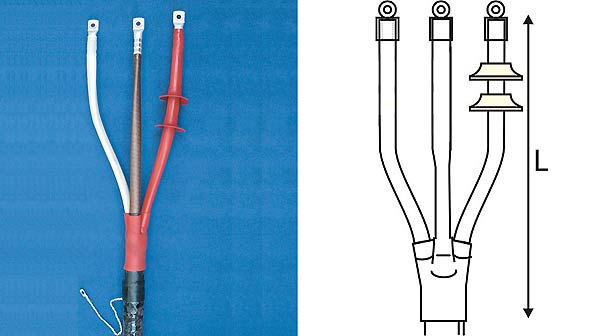

Završetak trožilnog kabla se ostvaruje upotrebom tropolne toploskupljajuće račve i elemenata otpornih na ulje (toploskupljajuće cevi ili trake). Završnice se izoluju crvenim toploskupljajućim cevima koje su otporne na puzne struje, UV zračenje i teške uslove eksploatacije. Električna zaštita kabla se povezuje bakarnom pletenicom i kablovskom papučicom koja dolazi u kompletu završnice. Zaštita od atmosferskih padavina se postiže upotrebom toploskupljajućih izolacionih šeširića. Pribor za bezlemno spajanje uzemljenja se isporučuje u kompletu završnice.
Kodni broj Tip
proizvoda
Naponski nivo (kV) Presek provodnika
(mm2)
Dužina završnice L
(mm)
Broj šeširića po žili
15040 TSKZ/S pi
10/3-70
10 25-70 700 2
15041 TSKZ/S pi
10/3-185
10 70-185 700 2
15042 TSKZ/S pi
10/3-300
10 95-300 700 2
15043 TSKZ/S pi
20/3-70
20 25-70 800 3
15044 TSKZ/S pi
20/3-185
20 70-185 800 3
15045 TSKZ/S pi
20/3-300
20 95-300 800 3
15046 TSKZ/S pi
35/3-70
35 25-70 1000 4
15047 TSKZ/S pi
35/3-185
35 70-185 1000 4
15048 TSKZ/S pi
35/3-300
35 95-300 1000 4
* Ukoliko su potrebne završnice sa papučicama u kompletima, potrebno je napomenuti u zahtevu ("tip proizvoda" sa papučicama)
